本案簡介:
                        本戶型為帶露臺的西班牙風格二層小型農村別墅戶型設計圖及效果圖,外觀圖片左右對稱,好看大氣,頂層大露臺,農村富貴人家標配。大面積的落地窗設計,使得整體室內光線充足,居住體驗提升。外墻用黃色和大面積文化石搭配,把別墅裝飾得精致舒適,營造出歲月靜好、時光安然的美好。


                            | 圖片屬性 |

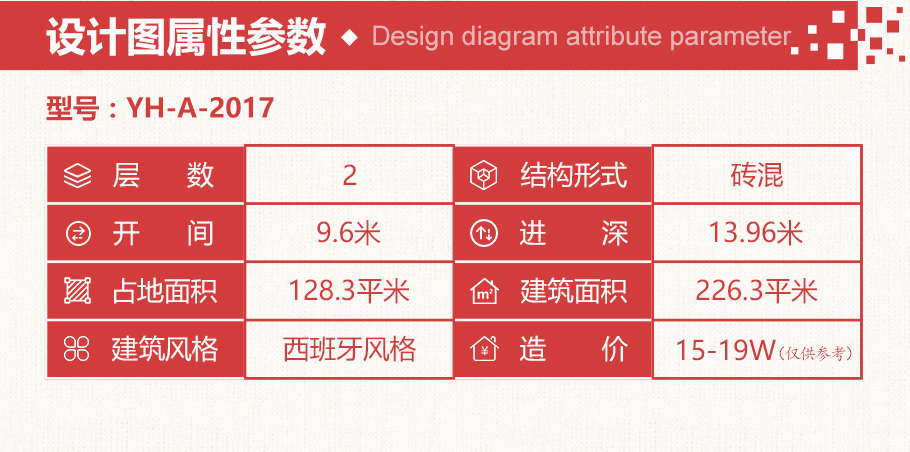

                            | 風格:西班牙 | 層數:二層 | 結構形式:磚混結構 | 圖紙編號:YH-A-2017 |

                            | 開間:9.6米 | 進深:13.96米 | 占地面積:128.3平方米 | 建筑面積:226.3平方米 |



                            | 圖紙內容 |

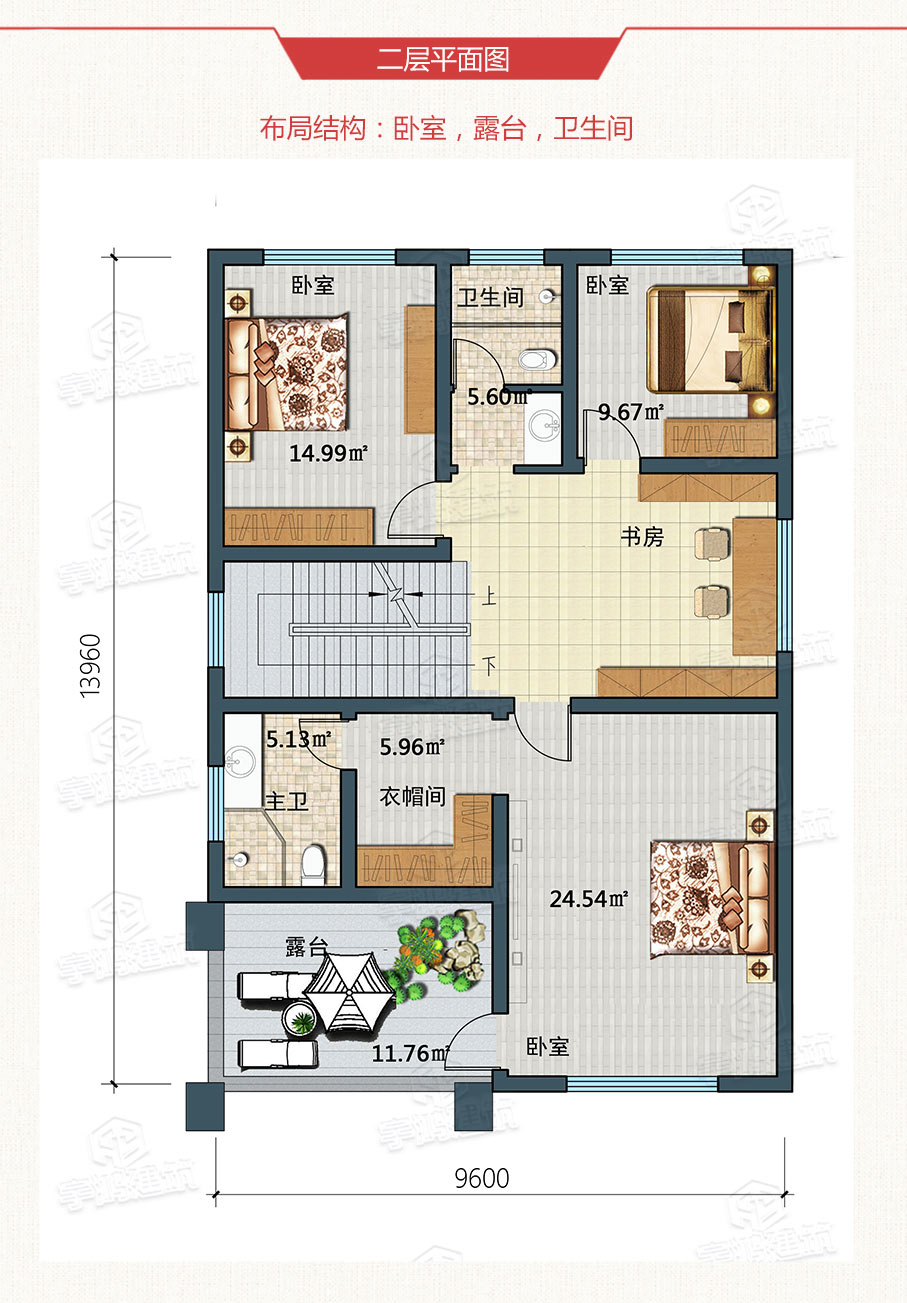

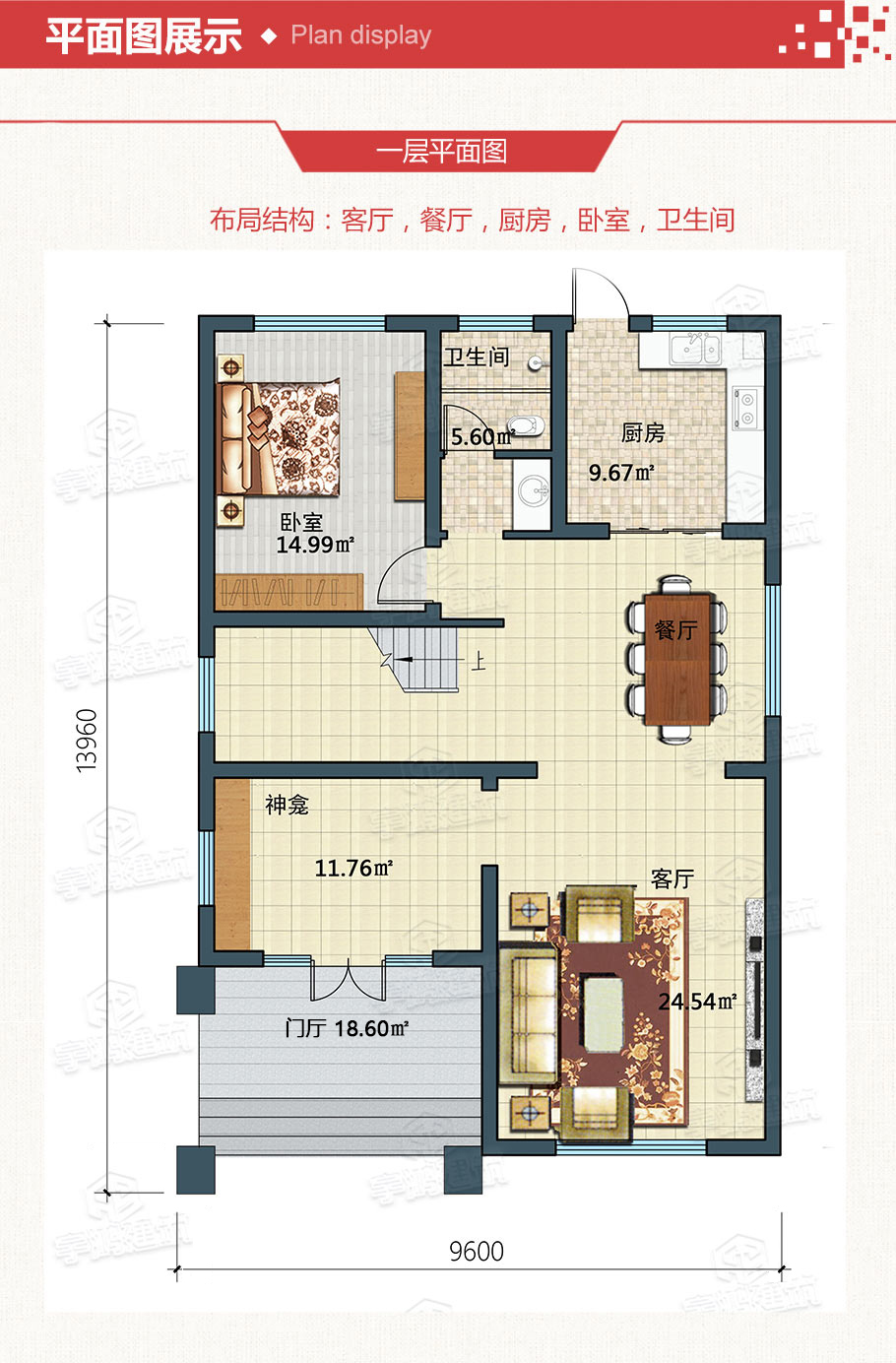

                            | 建筑圖: | 建筑平面圖:一層平面圖,二層平面圖;

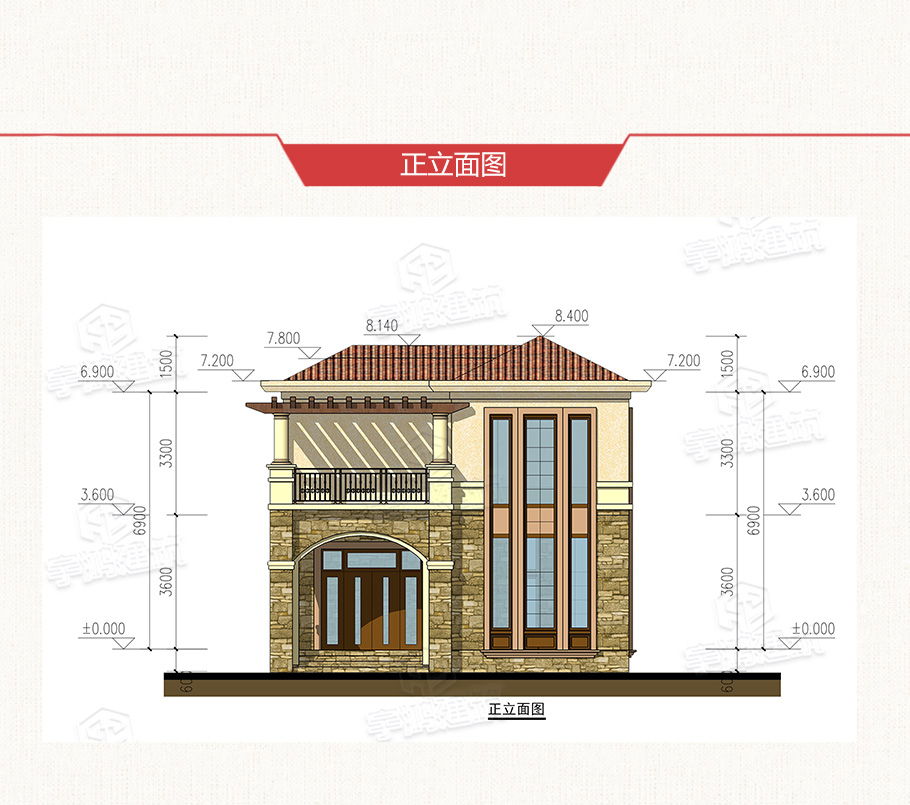

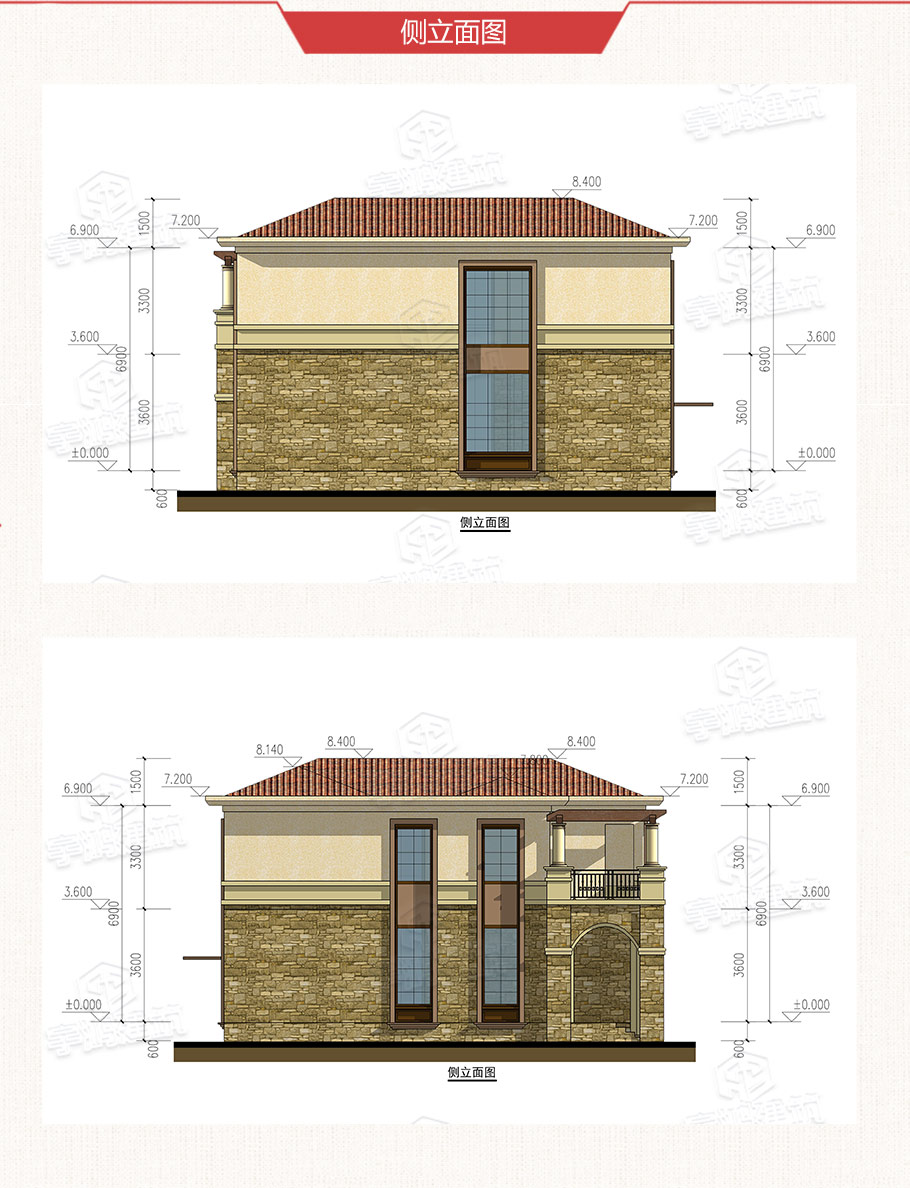

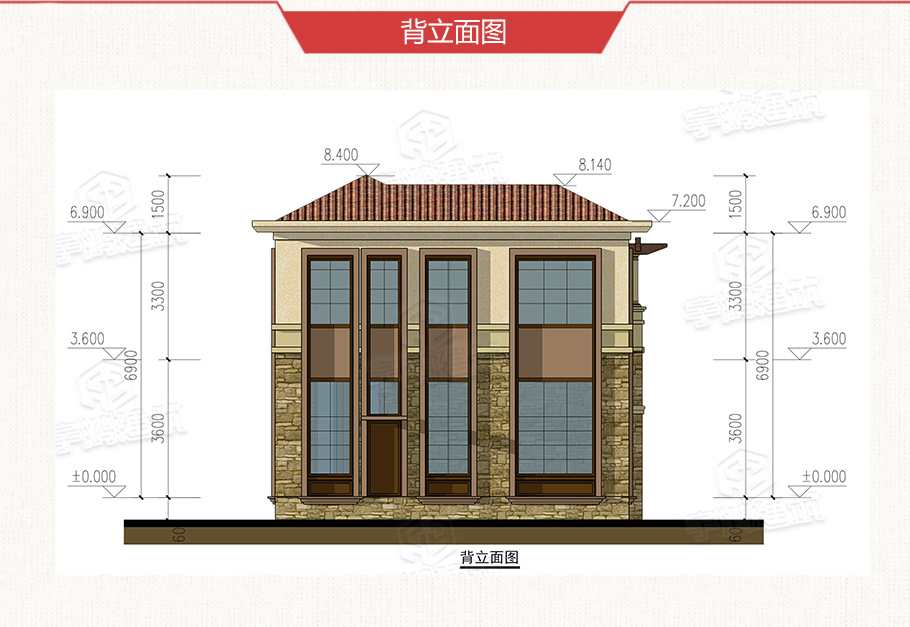

建筑立面圖:東立面圖,西立面圖,南立面圖,北立面圖,剖面圖;
大樣圖:樓梯詳圖,細部大樣,門窗大樣 |

                            | 結構圖: | 柱施工圖:基礎平面圖,一層柱平面圖,二層柱平面圖,屋頂柱平面圖;
梁施工圖:一層梁平法施工圖,二層梁平法施工圖,頂層梁平法施工圖;
板施工圖:層板平法施工圖,二層板平法施工圖,屋頂層板平法施工圖
詳圖:樓梯平面,樓梯剖面圖;
其他:坡屋面施工說明圖一,坡屋面施工說明圖二 |

                            | 給排水圖: | 樓層給排水平面圖:一層給排水平面圖,二層給排水平面圖;
屋頂給排水平面圖;
衛生間排水系統圖 |

                            | 電氣圖: | 配電系統圖;
插座平面圖:一層插座平面圖,二層插座平面圖,屋頂層插座平面圖;
照明平面圖:一層照明平面圖,二層照明平面圖,屋頂照明平面圖接地平面圖,防雷平面圖 |
